電腦繡花面料起球是因為面料的原因是經過摩擦，纖維相互糾纏而導致起球，大部分面料的衣物都有起球的現象，很影響美觀，面料抗起球一般分為5個級別。 5級好，表示無起毛起球現象。1級差，表示起球為嚴重。今天，麗繡坊就和大家分享電腦繡花面料起球的原因及預防方法。

織物起毛起球過程

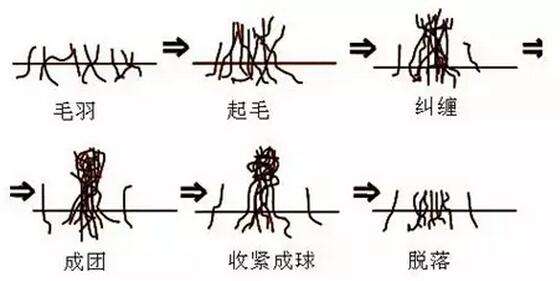

如下圖所示，（a）表示織物原樣，表面有毛羽；（b）表示第一階段起毛，織物表面的纖維因不斷經受摩擦從織物中抽出產生毛茸；（c）表示第二階段糾纏，未脫落的纖維相互糾纏，并加劇纖維的抽拔；（d）表示第三階段成團，纖維糾纏越來越緊，后形成小球粒；（e）表示第四階段成球，連接球粒的纖維斷裂成抽拔；（f）表示第五階段脫落，出現部分球粒脫落。

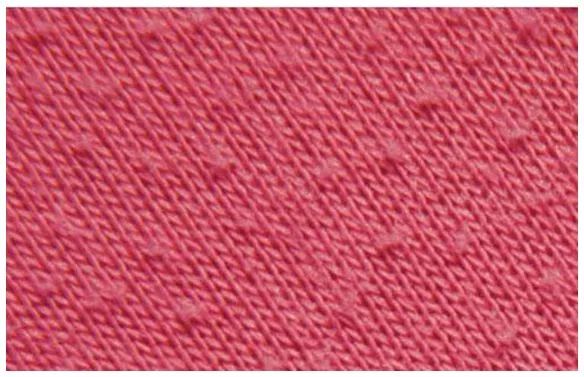

電腦繡花面料為什么會起球？

1、面料特性決定

起球的基本原因主要跟選擇的面料有關。

纖維性質對織物起球有很大程度的影響，尤其是纖維的機械性質，另外，纖維長度、細度、及形態和表面性質等也對織物起毛起球有較大關系。紗線是由各類纖維經加捻,抱合而成,組成紗線的纖維長度應當均勻,它的抱合力強,就很少有起球現象。組成紗線的纖維長度不均勻就容易產生起球現象。

化纖容易起球，起球程度錦綸＞腈綸＞滌綸。化纖強度高、抗曲性能高，導致了纖維不容易脫落，在紡織品表面纏結成球。滌棉面料也易起球。滌棉由于滌綸纖維的強力較大,與棉纖維毛羽纏結在一起,很難脫落,這樣就形成了我們所見到的起球現象。

短纖維紡織品和絨線制品都有起球的共性,面料首先起毛，毛絨聚集在一起形成起球。任何短纖維都會起球，滌綸短纖的起球為嚴重。這主要是由于滌綸的強力和抗曲性能高，使形成的球不易從纖維上脫落。滌綸短纖很少單獨使用，都是和棉等其它纖維混紡使用的，但起毛起球還是很厲害的。如果是滌綸長絲做成的面料，它是不太會起球的，像羽絨衣的面料、一般的球衣等運動面料都是長絲的。棉纖維由于強力較低，毛羽在還沒有纏結在一起時就已經脫落了,所以我們看不到它的起球現象。

紗線捻度低的紡織品更容易起球。捻度低可以理解為：麻繩不搓緊。低捻度的紗線纖維束之間束縛得不緊密，織成的紡織品會更柔軟舒適，但相應的纖維更容易相互摩擦，纏結成球。

織物結構不緊密的更容易起球。相比較而言，針織物比機織物更容易起球。織物的緊密程度：緞紋＜斜紋＜平紋。它們的起球程度依次遞減。若織物蓬松、交織點少、浮長長、針織物的線圈長度長時，都會使起毛量和起毛長度增加。同一類織物，組織結構愈緊密愈不容易起毛起球。機織物中，平紋織物交織點多，纖維被束縛的較為緊密，故平紋織物起球現象較斜紋織物少，緞紋織物又較斜紋織物易起球。針織物中，當紗線支數及線圈長度相同時，羅紋針織物比緯平針織物起球嚴重，這是因為雖然線圈長度相同，但在單位面積內緯平針織物的線圈數比羅紋針織物的線圈多(即編織點多)，其結構比羅紋針織物緊密。組織結構不同，表面平整度也不同，表面凹凸不平的織物易起毛起球，如提花織物相對來說易產生起毛起球現象。

實際上無論什么面料的衣服都會起球，只是起球的程度不同。

2、摩擦靜電起球

由于一些化學纖維吸濕性差，在干燥及持續摩擦的過程中易產生靜電，靜電使其短纖維織物表面毛羽直立，從而為起毛起球創造了條件。比如滌綸的靜電很容易吸附外來粒子產生起球。

不同類型的紡織品在穿著過程中，或面料搭配不當互相摩擦也容易起球。合理搭配不同面料的衣物能有效避免毛球的產生，可參考以下搭配建議：牛仔面料為純棉面料，純棉面料是防靜電性能好的面料之一。搭配牛仔單品能減少靜電，有效地避免毛球產生。天絲是再生纖維素纖維，吸濕性好，靜電會很快傳走。所以選擇含天絲的單品也能有不錯的防靜電功效。亞麻一直是面料里的貴族，不僅穿著輕便舒適，更不易起靜電起球，搭配亞麻單品將有減少毛球的效果。

3、洗滌或日常護理不當起球

洗滌時間過長容易產生面料纖維損傷，出現纖維斷頭，加大起球可能性；洗滌溫度過高(適宜溫度20～45度)，洗滌劑錯誤(建議使用中性洗滌劑)等都可能造成起球。恰當的護理方式與穿著方式都能減少起球狀況。

解決電腦繡花面料起球的方法

1、燒毛目的在于把織物表面的絨毛燒掉，對滌綸織物來說，提高布面光潔度。燒毛工藝關會影響到人造纖維織物的內在質量和外觀風格。一定要找有經驗的廠。在進行燒毛時火要小，要均勻。不可用強火，以免織物手感發硬。

2、樹脂在使用過程中，脂體滲入纖維間，纖維與茸毛粘結。再經高溫焙烘，形成不溶的網狀結構，從而達到抗起毛、抗起球的效果。添加催化劑氯化鎂要適量，先溶解稀釋后再加入，以防樹脂整理劑沉淀，影響抗起球效果。溫度也要注意，太低脂體溶解度不夠，太高織物強力下降。

3、紡紗工藝很重要，對抗起球效果影響很大，紡紗工藝復雜，至少應選擇纖維整齊度好，雜質少，松散性大，抱合力差的纖維。或找抗起球紗的專業生產廠家如青島緯霖紡織或萬松一棉等。盡量不要選擇一些有抗起球效果但是手感偏硬的紗線。

4、生物拋光(生物酶整理)

生物拋光是用纖維素酶改善棉織物表面的整理工藝，以達到持久的抗起毛起球作用，增加織物的光潔度和柔軟度.生物拋光去除從紗線表面伸出的微細纖維，織物表面絨毛大大減少，變得光潔而不會起毛起球.(酶的水解和機械的沖擊共同去除了織物表面的毛絨和纖維的末梢，使織物組織變得更清晰，色澤更明亮).實踐證明此種方法對降低起毛起球的效果是持久的,因為纖維的末梢被除掉而不是在原處被覆蓋，但要注意此法會對織物強力有一定損失及部分失重.

對棉及滌綸/纖維素纖維混紡織物，采用纖維素酶;羊毛或滌綸/羊毛混紡織物采用合適的生物蛋白酶進行拋光處理。所以必須嚴格控制工藝條件，否則會造成酶失活或嚴重損傷、嚴重失重，而且大批量織物也不太適宜(有缸差)，所以一些針織物染整廠不愿應用此法。

5、輕度縮絨法(主要用于羊毛織物，如羊毛衫、羊毛針織品)

羊毛衫等針織品經過輕度縮絨后，其毛纖維的根部在紗線內產生氈化，纖維之間相互糾纏，因此增強了纖維之間的摩擦系數，使纖維在遭受摩擦時不易從紗線中滑出，進而使羊毛衫等織物的起球現象得以減少。目前，一般對精紡羊毛衫等織物通過輕度縮絨以提高其抗起球效果。其工藝流程為：毛衫浸潤-輕度縮絨-清洗-脫水-烘干。

6、樹脂整理法

①原理

樹脂是各種各樣的聚合物，利用樹脂在纖維表面交鏈網狀成膜的功能，使纖維表面包裹一層耐磨的樹脂膜，此樹脂膜使纖維的滑移減弱;同時，樹指均勻地交鏈凝聚在紗線的表層，使纖維端粘附于紗線上，摩擦時不易起球，因而可有效地提高羊毛衫的抗起球性。

②樹脂的選擇

所選樹脂必須要與纖維有較大的粘合力，同時本身也應有一定的強力，整理后要有較好的彈性和滑爽而不粘膩的手感，粘結膜不影響染料的色牢度和光澤。對人體皮膚無刺激。無異味;樹指性能穩定，應用方便、可靠、價格低廉。

目前，一般的樹脂(丙烯酸脂自身交聯型樹指)已不能滿足客戶對織物的高要求，因為有的抗起毛起球劑(樹脂)存在處理后手感變硬，強力下降，被處理物色光發生變化，有的樹脂還必須進行高溫焙烘等問題。國外已逐步淘汰，逐步發展新一代的抗起毛起球劑，其主要代表產品為聚氨酯系的高分子物和有機硅酮樹脂，現在這類產品國內已有生產，并已大量應用于生產針織品的抗起毛起球整理。
